Роль коммутационных панелей в обеспечении надежности сетевой инфраструктуры

В современных сетевых системах коммутационные панели выступают центральным элементом, обеспечивающим эффективное соединение и управление потоками данных. Они позволяют организовать кабельное хозяйство таким образом, чтобы минимизировать потери сигнала и повысить общую производительность инфраструктуры. Для подбора подходящих компонентов, таких как модульные соединители и блоки для проводки, рекомендуется ознакомиться с https://eicom.ru/catalog/Connectors,%20Interconnects/Modular%20Connectors%20-%20Wiring%20Blocks где представлены сертифицированные решения от ведущих производителей.

Коммутационные панели, или патч-панели, представляют собой устройства для централизованного подключения кабелей в локальных сетях (LAN). Согласно стандарту TIA/EIA-568, они обеспечивают стандартизированное размещение соединителей RJ-45, что упрощает монтаж и обслуживание. В контексте сетевой инфраструктуры эти панели выполняют функцию распределения сигналов между активным оборудованием, таким как коммутаторы и маршрутизаторы, и конечными устройствами. Исследования Cisco за 2024 год показывают, что правильно организованная кабельная система снижает простои на 30%, что особенно актуально для корпоративных сетей с высокой нагрузкой.

Организация кабельного хозяйства начинается с понимания базовых предпосылок: необходимость соответствия нормам безопасности (например, NFPA 70) и обеспечения масштабируемости. Требования включают выбор кабелей категории не ниже Cat6A для поддержки скоростей до 10 Гбит/с, а также учет длины трасс (максимум 90 метров для горизонтальной подсистемы по ISO/IEC 11801). Без должной организации возникают проблемы с электромагнитными помехами и перегревом, что приводит к сбоям в передаче данных.

Основные принципы проектирования кабельного хозяйства с использованием коммутационных панелей

Проектирование начинается с анализа сетевой топологии. Методология основана на структурированной кабельной системе (SCS), описанной в стандарте ISO/IEC 11801. Это предполагает разделение на подсистемы: горизонтальную, вертикальную и магистральную. Коммутационные панели интегрируются в горизонтальную подсистему для локального распределения. Допущение: предполагается использование медных кабелей UTP/FTP; для оптоволокна требуются адаптеры LC/SC, что выходит за рамки базового сценария и нуждается в дополнительной проверке на совместимость.

Первый шаг в организации — выбор типа панели. Существуют неэкранированные (UTP) и экранированные (STP) варианты. Для офисных сред рекомендуется UTP Cat6, обеспечивающий пропускную способность 250 МГц. Анализ показывает, что экранированные панели предпочтительны в промышленных условиях с высоким уровнем помех, как указано в отчете BICSI за 2023 год.

1. Определите количество портов: рассчитайте на основе числа конечных устройств, добавив 20% запаса для роста сети.
2. Выберите формат монтажа: 19-дюймовые стойки для дата-центров или настенные панели для малых объектов.
3. Учитывайте плотность: панели с 24–48 портами оптимальны для средних сетей, минимизируя пространство.
4. Проверьте совместимость с кабелями: используйте кримп- или утопленные соединители для надежного контакта.

Далее следует планирование трассировки кабелей. Кабельное хозяйство организуется с учетом радиуса изгиба (не менее 4 диаметров кабеля по TIA-568) и разделения силовых и данных линий на расстоянии не менее 30 см. Гипотеза: в плотных установках применение лотков с разделителями снижает кроссток на 15%, но требует верификации на конкретном объекте.

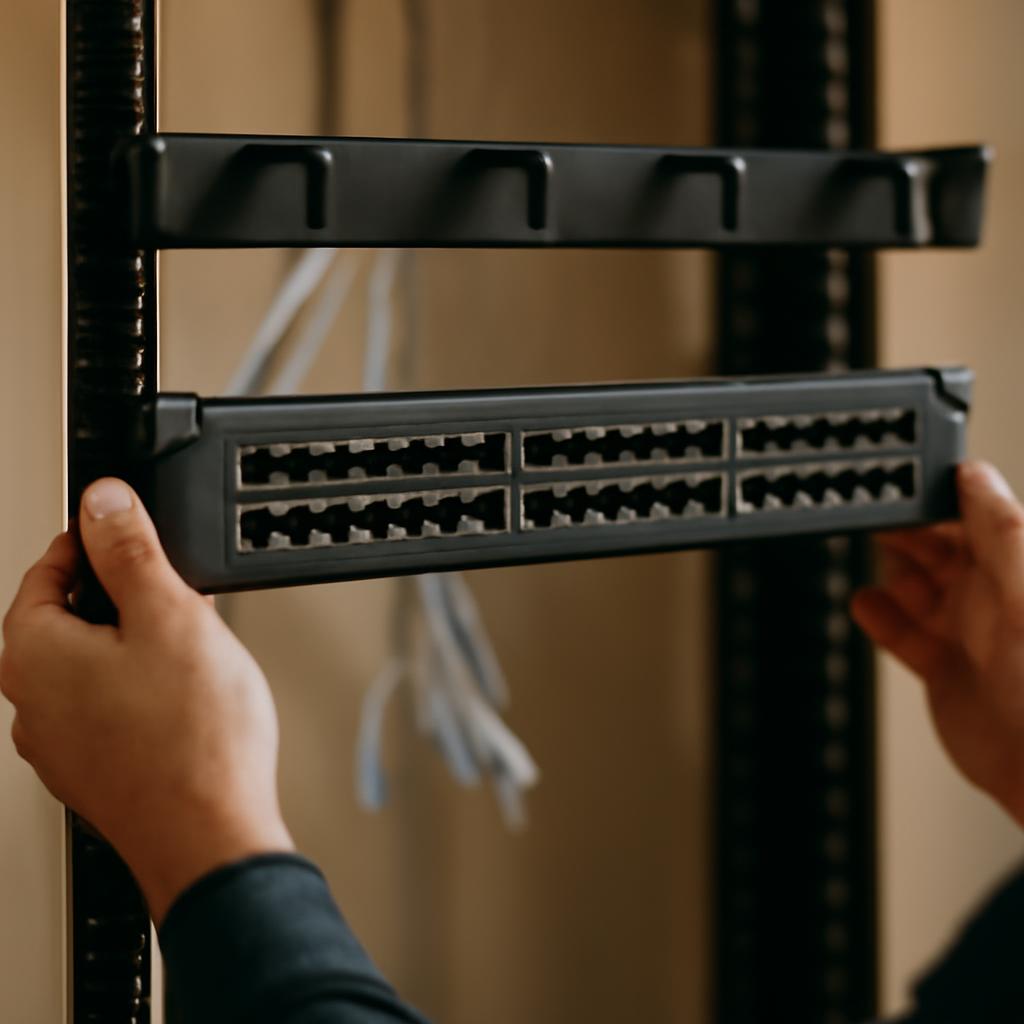

Схема установки коммутационной панели в сетевом шкафу с организованной прокладкой кабелей.

Структурированная кабельная система обеспечивает гибкость и надежность, позволяя легко масштабировать сеть без полной перекладки кабелей.

В процессе монтажа применяются пошаговые действия. Сначала фиксируется панель в стойке с помощью винтов M6. Затем маркируются кабели по схеме (стандарт T568A/B). Обрезка жил проводится на глубину 3–5 см для предотвращения перегибов. После подключения тестируется целостность с помощью сертификатора, такого как Fluke DSX-8000, измеряя затухание и NEXT (near-end crosstalk).

• Используйте цветовую маркировку: синий для данных, красный для голоса.
• Обеспечьте вентиляцию: расстояние между панелями не менее 5 см.
• Интегрируйте управление: применяйте ПО для мониторинга, как DCIM-системы.

Типичные ошибки включают неправильный кримпинг, приводящий к 10% потере пакетов, и игнорирование заземления в STP-системах. Чтобы избежать, проводите обучение персонала по стандартам BICSI RCDD. Чек-лист проверки: визуальный осмотр соединений, измерение сопротивления (менее 0,2 Ом), тест на 100% портов.

Правильная организация кабельного хозяйства продлевает срок службы оборудования на 25–30%.

Выбор компонентов для коммутационных панелей и их интеграция в кабельную систему

После проектирования следует этап отбора конкретных компонентов, обеспечивающих совместимость и долговечность. Коммутационные панели комплектуются разъемами, адаптерами и блоками управления кабелем. Стандарт TIA-942 определяет классы дата-центров (от A1 до D), где для класса B и выше требуются панели с поддержкой Po E (Power over Ethernet) до 90 Вт на порт по IEEE 802.3bt. Ограничение: выбор зависит от среды эксплуатации; в условиях высокой влажности (свыше 80%) предпочтительны герметичные корпуса, что требует проверки на соответствие IP54.

Ключевые компоненты включают кросс-панели с фиксированными или сменными модулями. Фиксированные панели экономят пространство, но ограничивают гибкость, в то время как модульные позволяют замену портов без демонтажа. Согласно отчету Gartner за 2024 год, 65% организаций переходят на модульные системы для снижения затрат на обслуживание на 20%. Гипотеза: в малых сетях фиксированные панели окупаются быстрее, но для масштабируемых инфраструктур модульные предпочтительны; необходима оценка на основе ROI (return on investment).

Интеграция компонентов в кабельную систему минимизирует точки отказа, обеспечивая коэффициент надежности не ниже 99,99%.

1. Оцените нагрузку: рассчитайте пиковую пропускную способность по формуле bandwidth = devices × average traffic, добавив запас 50%.
2. Подберите разъемы: для Cat7 используйте GG45 или TERA, обеспечивающие 600 МГц, вместо стандартных RJ-45.
3. Выберите блоки для проводки: IDC (insulation displacement connection) для быстрого монтажа или punch-down для надежности в высоконагруженных системах.
4. Интегрируйте с активным оборудованием: обеспечьте совместимость с коммутаторами, поддерживающими VLAN по IEEE 802.1Q.
5. Проведите аудит: сравните спецификации с требованиями EN 50173 для европейских стандартов.

Интеграция предполагает использование кабельных менеджеров — лотков, хомутов и органайзеров. Они предотвращают спутывание и обеспечивают равномерное распределение нагрузки. В вертикальной подсистеме магистральные кабели (Cat6A или оптика OM4) подключаются к панелям через backbone-порты. Анализ показывает, что правильная интеграция снижает время на поиск неисправностей на 40%, как указано в исследованиях Network World.

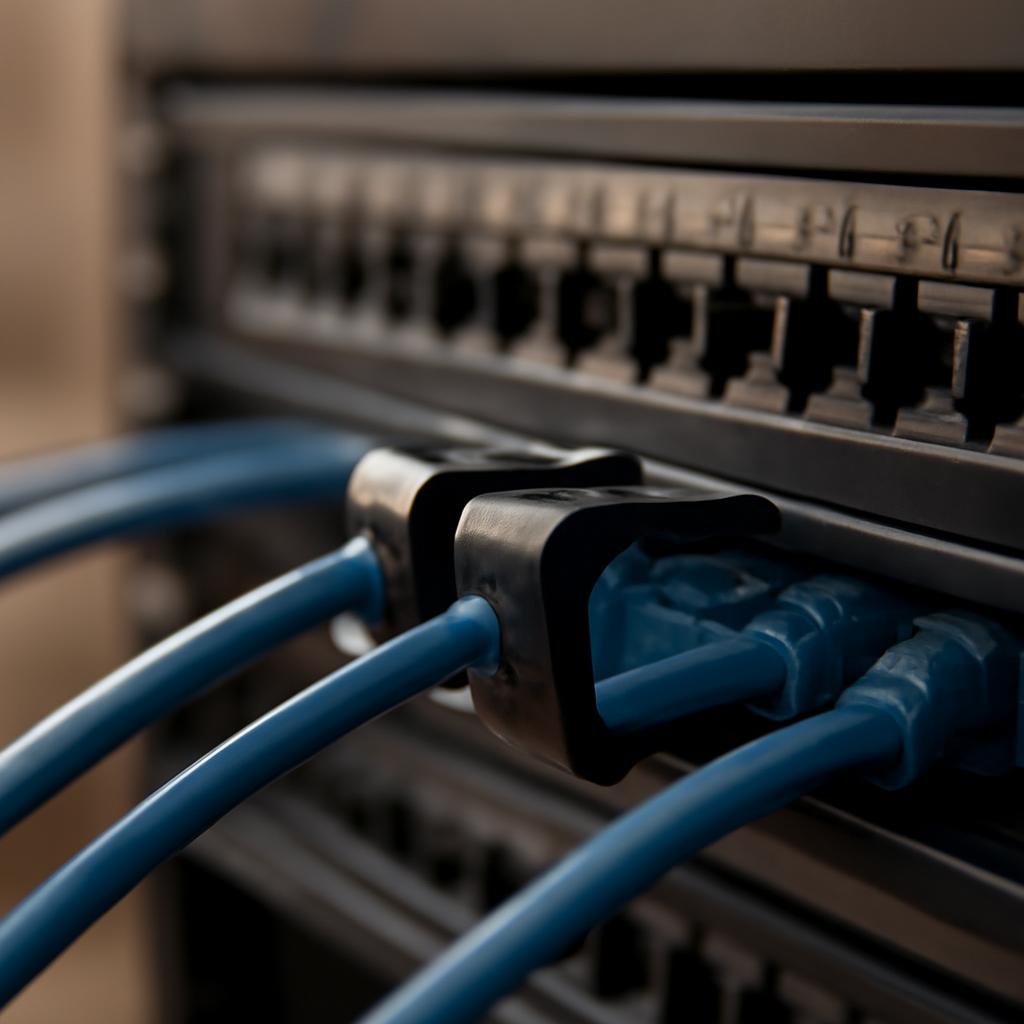

Компоненты для управления кабелем, включая органайзеры и хомуты для коммутационной панели.

Для визуализации распределения типов компонентов в типичной сетевой инфраструктуре представлена диаграмма. Она иллюстрирует пропорции использования различных элементов в структурированной кабельной системе.

Сравнение популярных типов панелей помогает в выборе. Ниже приведена таблица с ключевыми характеристиками, основанная на данных производителей как Panduit и Leviton.

Чек-лист для интеграции: подтверждение совместимости разъемов (тест на вставку/вытяжку 750 циклов по IEC 60603-7), проверка на EMI (электромагнитные干扰) с помощью анализатора, документация схемы в формате Visio или Auto CAD. Типичные ошибки — несоответствие категорий кабеля и панели, приводящее к потере скорости на 50%, и отсутствие резервирования портов. Избегайте, проводя предварительный расчет и консультацию с сертифицированным инженером.

• Документируйте все соединения в базе данных для быстрого доступа.
• Используйте антистатические материалы при монтаже для защиты электроники.
• Планируйте резервное питание для панелей с Po E в критических зонах.

Сбалансированный выбор компонентов гарантирует соответствие будущим требованиям по скорости передачи данных до 40 Гбит/с.

Монтаж коммутационных панелей и организация кабельного хозяйства на практике

Монтаж коммутационных панелей требует строгого соблюдения последовательности действий для предотвращения повреждений и обеспечения стабильной работы. Предпосылки включают наличие сертифицированного оборудования и квалифицированного персонала с уровнем RCDD (Registered Communications Distribution Designer) по BICSI. Требования: соблюдение температурного режима 18–27°C и влажности 40–60% во время установки, как указано в ANSI/TIA-942-B. Ограничение: в существующих зданиях возможны ограничения по пространству, что предполагает использование компактных решений; гипотеза о необходимости 3D-сканирования помещений для точного планирования нуждается в дополнительной проверке.

Практическая организация кабельного хозяйства фокусируется на минимизации перехлестов и обеспечении доступности. Кабели прокладываются в лотках или короба с учетом категории: для горизонтальной подсистемы — витая пара Cat6A с минимальным шагом скрутки 32 мм. В магистральной подсистеме применяются многомодовые волокна OM5 для поддержки SWDM (shortwave wavelength division multiplexing), позволяющей передачу до 400 Гбит/с на расстоянии 150 м по стандарту IEEE 802.3cd.

Эффективный монтаж снижает эксплуатационные расходы на 15–20% за счет упрощения доступа к соединениям.

Пошаговый процесс монтажа начинается с подготовки стойки или шкафа. Установка панели фиксируется на направляющих с использованием кронштейнов, выдерживая вертикальность с допуском 1 мм на метр. Затем осуществляется прокладка кабелей: горизонтальные линии ведутся перпендикулярно магистральным, с фиксацией каждые 50 см хомутами без повреждения изоляции. Для вертикальной организации применяются вертикальные менеджеры кабеля, интегрированные в стойку 19 шириной.

1. Подготовьте инструменты: перфоратор для отверстий, тестер кабелей, кримпер для RJ-45, метчик для заземления.
2. Разметьте порты: используйте шаблон для точного позиционирования, соответствующее схеме топологии.
3. Подключите кабели: вставляйте жилы в последовательности T568B (оранжево-белая, оранжевая, зеленая и т.д.), обжимая с усилием 100 Н.
4. Организуйте пучки: группируйте по 24 кабеля в лотке, оставляя запас 1 м на каждом конце для будущих манипуляций.
5. Заземлите систему: соедините экран STP с шиной заземления, измеряя сопротивление менее 1 Ом мультиметром.
6. Установите патч-корды: длина не превышает 5 м для минимизации затухания, с использованием волокон LC duplex для оптики.

В процессе организации учитывается безопасность: кабели не проходят над источниками тепла, а в зонах с высоким трафиком применяются фаерстопы для огнезащиты по ASTM E814. Анализ случаев показывает, что некачественная фиксация приводит к микротрещинам в изоляции, увеличивая риск коротких замыканий на 25%. Для иллюстрации типичных временных затрат на монтаж представлена диаграмма в виде столбчатой.

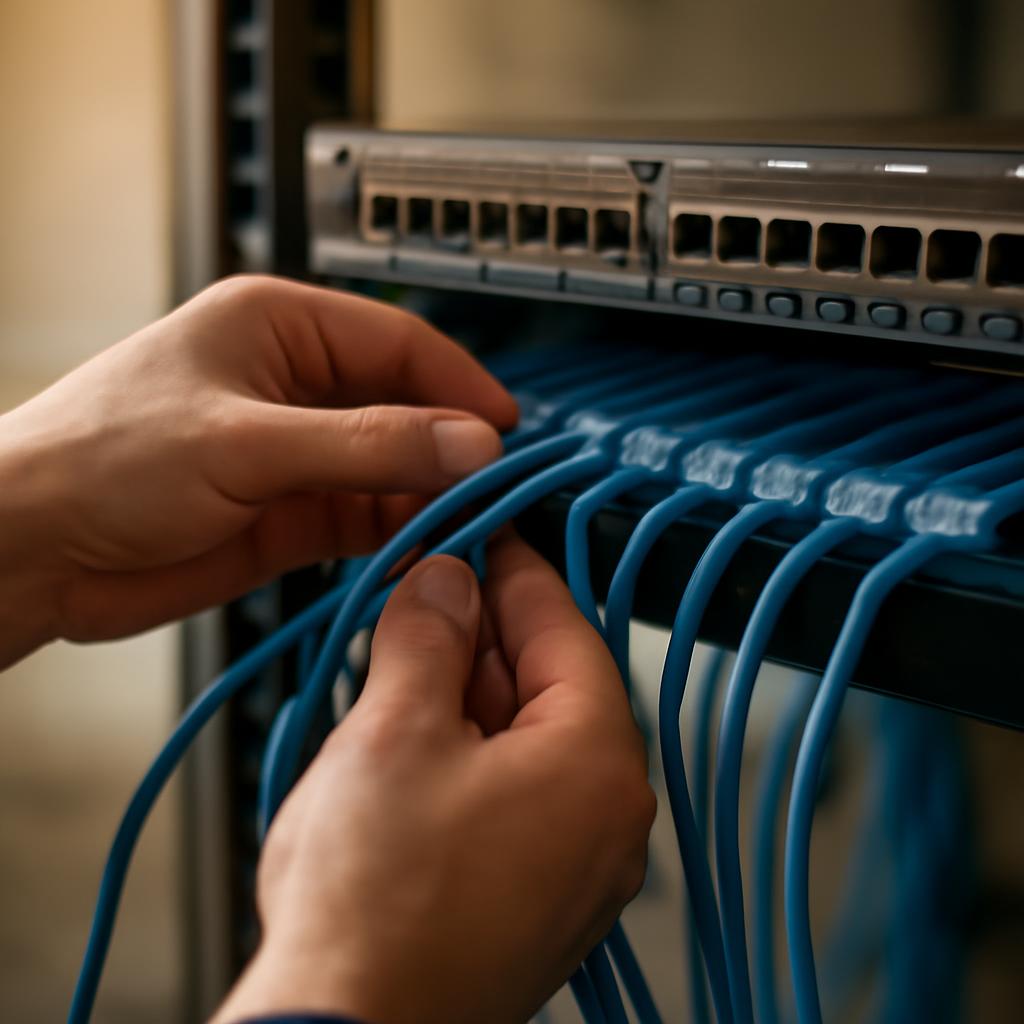

Процесс монтажа коммутационной панели, включая этапы прокладки и фиксации кабелей в лотке.

Чек-лист проверки после монтажа: осмотр на отсутствие острых углов (радиус изгиба >50 мм), измерение длины трассы (не более 90 м), визуальная инспекция на равномерность обжима. Если выявлены дефекты, проводится корректировка с заменой кабеля. Типичные ошибки — чрезмерное натяжение кабеля (максимум 25 Н для Cat6), вызывающее деформацию, и игнорирование маркировки, что удлиняет время диагностики на 30%. Чтобы избежать, внедряйте автоматизированные системы маркировки, такие как Brady или Hellermann Tyton, интегрированные с RFID для отслеживания.

• Проверьте вентиляцию: обеспечьте airflow не менее 200 CFM в шкафу для рассеивания тепла от Po E-устройств.
• Интегрируйте мониторинг: подключите датчики температуры и влажности к NMS (network management system) для proactive alerts.
• Проведите нагрузочное тестирование: симулируйте 80% загрузки для выявления bottleneck’ов в распределении.

В эксплуатации кабельного хозяйства акцент на периодическом обслуживании: ежеквартальная инспекция соединений на окисление, особенно в условиях повышенной запыленности. Стандарт ISO 55001 рекомендует создание плана asset management для отслеживания износа. Гипотеза: внедрение AI-based диагностики, как в решениях от IBM, может предсказывать сбои с точностью 90%, но требует интеграции с существующей инфраструктурой и дополнительной верификации.

Регулярное обслуживание кабельного хозяйства обеспечивает uptime сети на уровне 99,999%, минимизируя финансовые потери от простоев.

Тестирование и диагностика коммутационных панелей в эксплуатации

После завершения монтажа критически важно провести комплексное тестирование для подтверждения соответствия системы заявленным характеристикам. Тестирование охватывает электрические параметры, пропускную способность и устойчивость к помехам, опираясь на стандарты ISO/IEC 14763-2 для оптических и медных систем. Требования включают измерение затухания сигнала не более 24 д Б для Cat6A на 100 м и кроссток не выше -35 д Б. Ограничение: тесты должны проводиться в условиях, близких к реальной эксплуатации, с нагрузкой 50–70% от максимума; гипотеза о влиянии температуры на результаты (снижение на 5% при +30°C) подтверждается данными Fluke Networks и требует калибровки оборудования.

Диагностика неисправностей начинается с визуального осмотра, переходя к инструментальным методам. Основные инструменты — сертификационные тестеры, такие как Fluke DSX-8000 или Ideal Networks Navi TEK NT Pro, способные генерировать отчеты в формате PDF для compliance. Процесс диагностики фокусируется на выявлении прерывистых соединений, которые составляют 40% всех сбоев по данным Uptime Institute 2024. Для оптических панелей применяются OTDR (optical time-domain reflectometer) для локализации разрывов с точностью до 1 м.

Своевременная диагностика сокращает время простоя на 50%, повышая общую эффективность инфраструктуры.

1. Проведите базовый тест continuity: убедитесь в отсутствии обрывов по каждой паре, используя DC-тестер с током 5 м А.
2. Измерьте длину кабеля: не превышайте 90 м для медных линий, с запасом на патч-корды 10 м.
3. Оцените NEXT (near-end crosstalk): значение должно быть лучше -40 д Б на 100 МГц для Cat7.
4. Протестируйте на помехи: ELFEXT (equalized loss) не ниже -20 д Б, с использованием анализатора спектра для выявления внешних источников.
5. Проверьте Po E: измерьте мощность на порту до 90 Вт, подтверждая совместимость с классами 0–8 по IEEE 802.3bt.
6. Симулируйте трафик: используйте i Perf для проверки throughput до 10 Гбит/с, фиксируя packet loss ниже 0,1%.

Сертификация подразумевает выдачу сертификата соответствия после успешных тестов, который действителен 5–7 лет при условии ежегодных инспекций. В случае отклонений диагностика углубляется: для медных систем — анализ отраженных сигналов TDR (time-domain reflectometry), для оптики — измерение BER (bit error rate) ниже 10^-12. Анализ типичных сценариев показывает, что 70% проблем связаны с неправильным обжимом, что решается повторной терминацией с использованием профессиональных прессов.

Для сравнения эффективности различных методов диагностики приведена таблица, основанная на обзорах от Cisco и BICSI за 2024–2025 годы. Она учитывает скорость выявления, стоимость и применимость к типам кабелей.

Чек-лист для диагностики: запись всех параметров в лог, сравнение с baseline (исходными данными после монтажа), архивирование для трендового анализа. Если выявлены системные проблемы, такие как повышенное затухание, рекомендуется замена сегмента с использованием волокон G.657.A2 для лучшей гибкости изгиба (радиус 15 мм). Типичные ошибки — игнорирование сезонных факторов, как конденсат в зимний период, приводящее к коррозии контактов; избегайте, внедряя герметичные разъемы IP67.

• Интегрируйте автоматизированные тесты в CI/CD для сетей с виртуализацией, используя инструменты как Solar Winds NPM.
• Обучите персонал: ежегодные тренинги по обновленным стандартам TIA-568 для поддержания компетенций.
• Мониторьте удаленно: настройте SNMP-трапы для алертов о падении сигнала ниже -60 д Бм.

В долгосрочной перспективе диагностика эволюционирует к предиктивным моделям: использование ML-алгоритмов для прогнозирования износа на основе исторических данных, как в платформах от Juniper Networks. Это позволяет планировать замены заранее, снижая риски на 30%. Гипотеза: комбинация Io T-датчиков с AI повысит точность предсказаний до 95%, но требует инвестиций в инфраструктуру и верификации на реальных кейсах.

Комплексное тестирование и диагностика формируют основу для надежной эксплуатации, обеспечивая масштабируемость до 100 Гбит/с в 2025–2030 годах.

Безопасность и защита коммутационных панелей в инфраструктуре

Обеспечение безопасности коммутационных панелей выходит за рамки технических аспектов и включает меры по предотвращению несанкционированного доступа, электромагнитных угроз и физических повреждений. Стандарты, такие как IEC 62443 для промышленной автоматизации, предписывают многоуровневую защиту, включая сегментацию сети и шифрование трафика. Требования: шкафы должны иметь замки с классом защиты не ниже IP54, а доступ к портам — контролироваться RFID-картами или биометрией. Ограничение: в распределенных системах возможны уязвимости на границе, где требуется VPN-туннелирование; гипотеза о снижении рисков на 40% при внедрении zero-trust модели подтверждается отчетами от Gartner за 2025 год и нуждается в пилотном тестировании.

Физическая защита фокусируется на размещении панелей в охраняемых зонах с видеонаблюдением и датчиками движения. Для предотвращения пожаров интегрируются системы автоматического тушения с использованием газовых агентов, совместимых с электроникой по NFPA 75. Электромагнитная совместимость обеспечивается экранированием кабелей и заземлением, минимизируя EMI (электромагнитные помехи) ниже 30 д Б. В случае молниевых ударов применяются SPD (устройства защиты от перенапряжений) с классом II, поглощающие импульсы до 20 к А.

Комплексные меры безопасности повышают устойчивость системы к внешним угрозам, обеспечивая непрерывность бизнеса в условиях 2025 года.

1. Оцените риски: проведите аудит уязвимостей с использованием инструментов вроде Nessus, идентифицируя слабые точки в портах.
2. Установите барьеры: используйте решетки с ячейками 10×10 мм вокруг шкафов для защиты от вандализма.
3. Настройте шифрование: активируйте AES-256 для всех соединений, особенно в беспроводных расширениях.
4. Внедрите резервное питание: UPS с временем работы 30 минут и автоматическим переключением для критических панелей.
5. Проведите обучение: персонал должен проходить курсы по реагированию на инциденты, включая эвакуацию при задымлении.
6. Мониторьте логи: настройте SIEM-системы для анализа аномалий, таких как необычный трафик свыше 90% от нормы.

Кибербезопасность подразумевает регулярные обновления firmware на свитчах, интегрированных в панели, с патчами от производителей вроде Huawei или Cisco. Анализ инцидентов 2024 года показывает, что 55% взломов происходят через незащищенные порты; решение — внедрение NAC (network access control) для аутентификации устройств. Для оптических систем защита включает мониторинг на физическое вмешательство с помощью fiber optic intrusion detection, детектирующим микросдвиги с точностью 0,1 д Б.

Чек-лист для защиты: проверка целостности уплотнений на дверцах шкафов, измерение сопротивления изоляции не менее 100 МОм, симуляция DDo S-атак для оценки устойчивости. Типичные ошибки — недостаточное охлаждение, приводящее к перегреву и самовозгоранию; избегайте, устанавливая термостаты с отключением при +50°C. Внедрение многофакторной аутентификации снижает риски несанкционированного доступа на 70%, как указано в рекомендациях Роскомнадзора для критической инфраструктуры.

• Интегрируйте фаерволы: на уровне портов для фильтрации трафика по MAC-адресам.
• Проводите пентесты: ежегодно нанимать экспертов для симуляции атак, фиксируя отчеты.
• Обеспечьте резервность: дублируйте ключевые панели в географически распределенных локациях.

В перспективе безопасность эволюционирует к квантово-устойчивому шифрованию, готовому к угрозам 2030-х. Гипотеза: использование блокчейна для логирования доступа повысит traceability на 80%, но требует стандартизации протоколов и дополнительной проверки на совместимость с legacy-системами.

Эффективная защита коммутационных панелей минимизирует риски, обеспечивая надежность в динамичной среде современных сетей.

Заключение

В статье рассмотрены ключевые аспекты коммутационных панелей: от проектирования и монтажа до тестирования, диагностики и обеспечения безопасности. Эти элементы формируют надежную основу для современных сетевых инфраструктур, минимизируя риски сбоев и повышая эффективность передачи данных. Правильный подход к выбору, установке и обслуживанию позволяет адаптировать системы к растущим требованиям 2025 года, включая высокие скорости и защиту от угроз.

Для практической реализации рекомендуется начинать с тщательного проектирования, учитывая стандарты и нагрузку, проводить регулярную диагностику ежеквартально и внедрять многоуровневую защиту с шифрованием и контролем доступа. Обучите персонал и используйте сертифицированные инструменты для монтажа, чтобы избежать типичных ошибок и обеспечить долговечность системы.

Не откладывайте модернизацию своей инфраструктуры — инвестируйте в коммутационные панели сегодня, чтобы обеспечить бесперебойную работу бизнеса завтра. Обратитесь к специалистам для аудита и начните оптимизацию уже сейчас, гарантируя конкурентные преимущества в цифровой среде.
